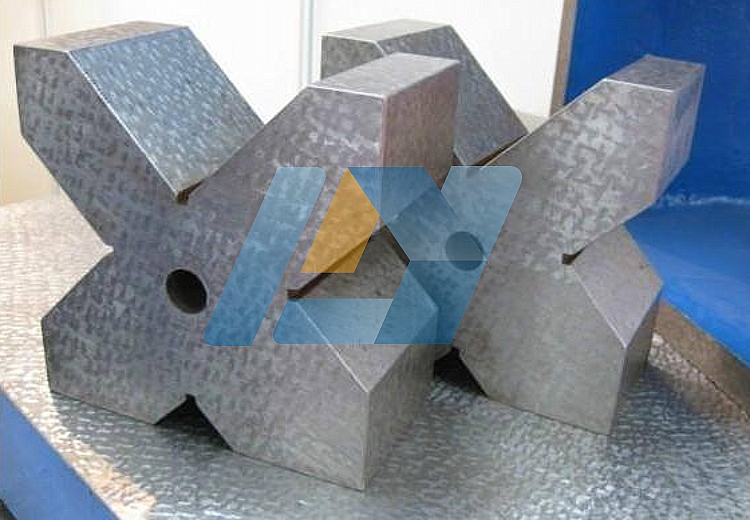

鑄鐵V型架采用的是鑄鐵材質。根據精度分可以分為，普通精度兩種。
鑄鐵V型架的規格:
1、V型鐵按JB/T8047-95制造，也稱為V型架，常用的有三口V型鐵，單口V型鐵和五口V型鐵。V型鐵采用HT200-250材質，成對供應，主要用于軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
2、V型架精度：分為1級、2級、3級。
3、V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。
一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。
| 規格mm | 工作面平面度 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽兩側面對稱度 | V型槽對端面的垂直度 | |||||
| V型架精度等級um | ||||||||||
| 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
| 60×60×50 | 2 | 3 | 5 | 10 | 5 | 10 | 10 | 20 | 5 | 10 |
| 105×105×78 | 3 | 5 | 8 | 15 | 8 | 15 | 16 | 30 | 8 | 15 |
| 100×100×65 | 10 | 20 | 10 | 20 | 20 | 40 | ||||
| 150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | ||||
| 200×200×90 | 15 | 25 | 15 | 25 | 30 | 50 | 12 | 25 | ||
| 300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | 25 | 35 | ||
